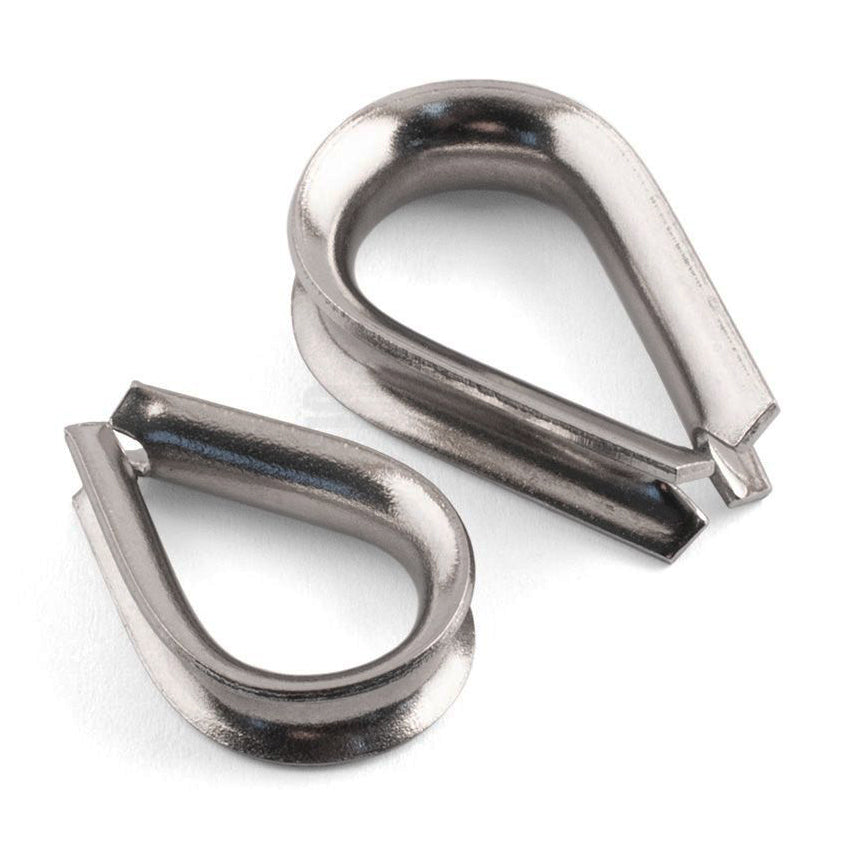

A4 Wire Rope Thimble Clamp Loop Eyelets 316 A4 Stainless Steel M16



Create strengthened eye loops with wire or ropes allowing for protected fastening. Ideal to be used with ferrule clamps or other marine fasteners.

Formed with A4 Marine grade stainless steel provides these shackles with maximum corrosion resistance, making them ideal for marine use around saltwater environments.

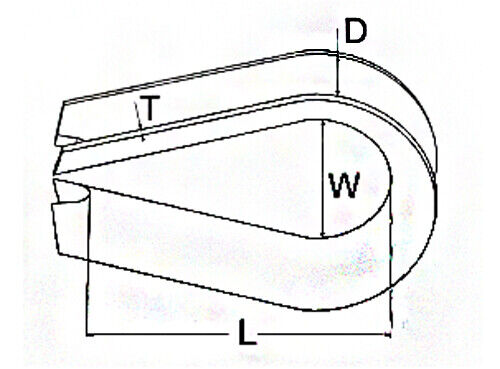

Be sure to check the provided size reference in the listing images.



[D] - Thimble rope width

[L] - Length of eyelet

[T] - Depth of thimble

[W] - Inner eyelet width





                 [D]           [L]            [T]            [W]

M2     |     2mm  |   12mm   |     1mm   |     7mm    |

M2.5  |  2.5mm  |   14mm   |     1mm   |     8mm    |

M3     |     3mm  |   17mm   |     1mm   |    10mm   |

M4     |     4mm  |   18mm   |     1mm   |    11mm   |

M5     |     5mm  |   20mm   |   1.2mm  |    13mm   |

M6     |     6mm  |   26mm   |   1.2mm  |    15mm   |

M7     |     7mm  |   30mm   |   1.2mm  |    15mm   |

M8     |     8mm  |   33mm   |   1.5mm  |    18mm   |

M10   |   10mm  |   43mm   |     2mm   |    23mm   |

M12   |   12mm  |   48mm   |     2mm   |    27mm   |

M14   |   14mm  |   53mm   |   2.5mm  |    34mm   |

M16   |   16mm  |   57mm   |     3mm   |    38mm   |

M18   |   18mm  |   67mm   |     3mm   |    40mm   |

M20   |   20mm  |   75mm   |     4mm   |    45mm   |

M22   |   22mm  |   84mm   |     4mm   |    52mm   |

M24   |   24mm  |   96mm   |     5mm   |    56mm   |
